Ao instalar um guarda-corpo, é crucial selecionar os parafusos e métodos de fixação corretos para garantir estabilidade e durabilidade a longo prazo. A escolha depende principalmente do material em que o guarda-corpo será montado.
Em que material você irá montar o guarda-corpo?
Madeira
Betão
Tirafondos
Tirafondos Ø10 mm
comprimento mínimo de 60 mm.
Pernos de expansão
Pernos de expansão M10
comprimento mínimo de 65 mm.
Tacos e tirafondos
Tacos Ø12 e
tirafondos Ø10 mm
comprimento mínimo de 60 mm.
Ao instalar um guarda-corpo, é crucial selecionar os parafusos e métodos de fixação corretos para garantir estabilidade e durabilidade a longo prazo. A escolha depende principalmente do material em que o guarda-corpo será montado.
Em que material você irá montar o guarda-corpo?
Wood
Tirafondos
Tirafondos Ø10 mm
comprimento mínimo de 60 mm.
Concrete
Pernos de expansão
Pernos de expansão M10
comprimento mínimo de 65 mm.
Tacos e tirafondos
Tacos Ø12 e
tirafondos Ø10 mm
comprimento mínimo de 60 mm.
This guide serves as a general recommendation for selecting screws and fastening methods for DOLLE railing systems. However, construction structures and materials can vary significantly, and the correct fastening method depends on the specific conditions of the project.
The user is fully responsible for assessing
The load-bearing capacity and quality of the material (e.g., concrete strength, wood hardness, etc.).
Whether the length and diameter of the screws are sufficient to ensure a stable and durable installation.
Whether longer screws, larger plugs, or an alternative fastening method is needed.
That the installation is carried out correctly and in compliance with applicable building regulations and safety requirements.
DOLLE cannot be held responsible for incorrect installation, improper selection of screws/plugs, or damages resulting from inadequate fastening or failure to assess the substrate properly. If in doubt about the choice of fasteners, consulting a professional is recommended.
O que são tirafondos, parafusos de expansão e tacos?

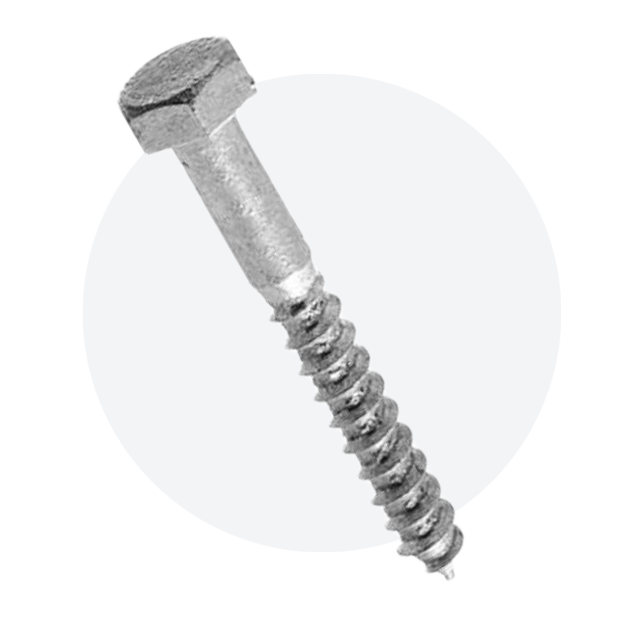

Tirafondos
Descrição
Um tirafondo é um parafuso de alta resistência com cabeça hexagonal, que é apertado com uma chave inglesa ou soquete.
Aplicação
Normalmente utilizado para fixação em madeira ou em combinação com tacos para alvenaria e concreto.
Vantagens
Proporciona uma conexão muito forte, ideal para estruturas pesadas, como guarda-corpos e cercas.

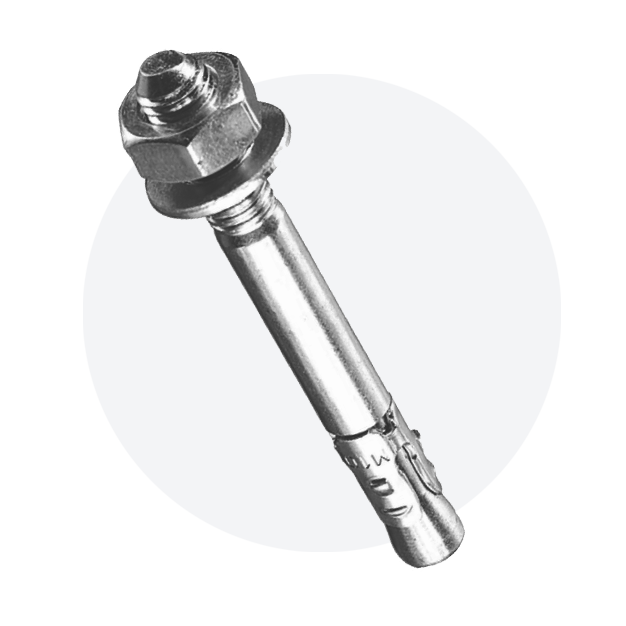

Parafusos de expansão
Descrição
Um parafuso de expansão consiste em um parafuso e uma manga metálica expansível. Quando o parafuso é apertado, a manga se expande e se encaixa firmemente no material.
Aplicação
Normalmente utilizado para fixação em madeira ou em combinação com tacos para alvenaria e concreto.
Vantagens
Extremamente forte e adequada para instalações que precisam suportar cargas pesadas e resistir a forças significativas.

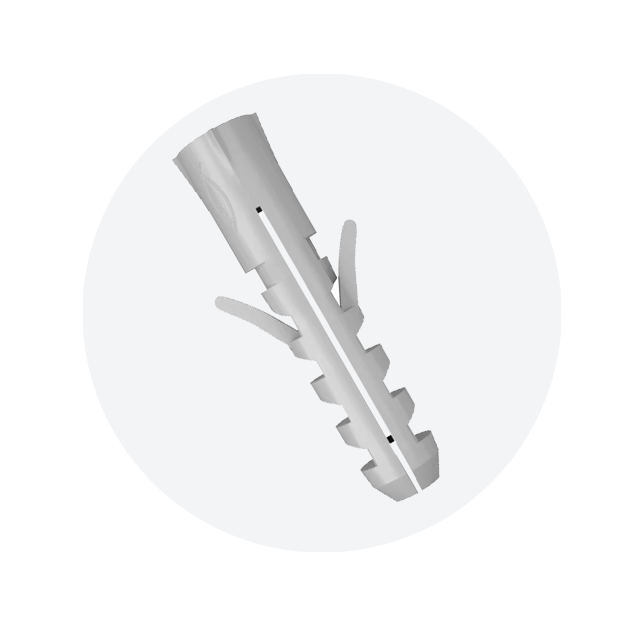

TacosPlugs
Descrição
Um taco é uma pequena manga de plástico ou metal inserida em um furo pré-perfurado em alvenaria ou concreto. Quando o parafuso é inserido, o taco se expande, criando uma ancoragem forte.
Aplicação
Usado em conjunto com tirafondos em alvenaria e concreto.
Vantagens
Proporciona uma conexão muito forte, ideal para estruturas pesadas, como guarda-corpos e cercas.
Tamanho do parafuso e tamanho do taco
Para garantir uma fixação correta e estável, é importante escolher a combinação certa de parafuso e taco. O tamanho do parafuso e do taco depende da carga, assim como do material em que o parafuso está sendo montado.
Relação entre o tamanho do parafuso e do taco
Uma regra geral é que o taco deve ser ligeiramente maior em diâmetro do que o parafuso, para que o parafuso possa expandir o taco e criar uma ancoragem forte.

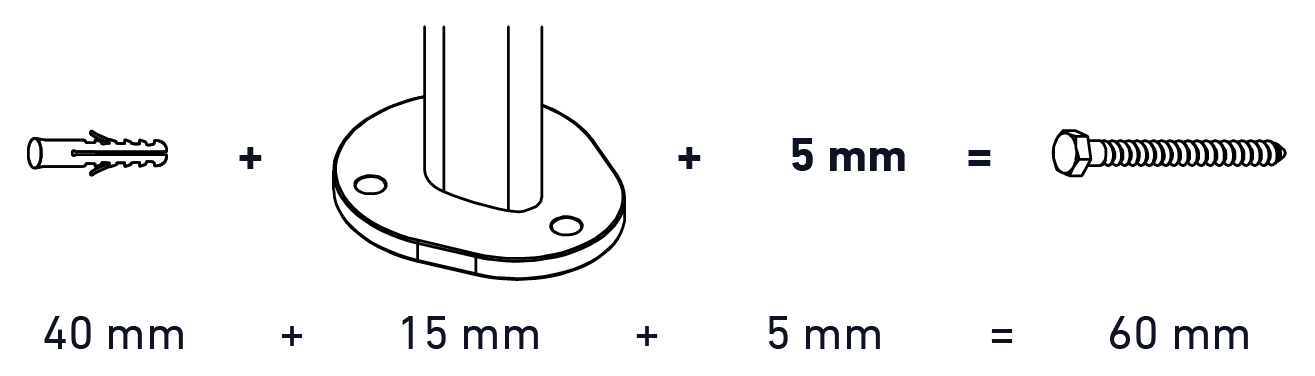

Cálculo do comprimento do parafuso
Comprimento do taco + espessura da base do guarda-corpo + 5 mm = comprimento do parafuso
Exemplo:
Cálculo do comprimento do taco
Comprimento do parafuso - espessura da base do guarda-corpo - 5 mm = comprimento do taco
Exemplo:
Escolha de parafusos para uso interno ou externo
Uso interno
Parafusos eletrogalvanizados são suficientes.
Uso externo
Parafusos galvanizados a quente ou de aço inoxidável (A2 ou A4) são recomendados para prevenir a corrosão.
Preparação dos furos de perfuração
Para garantir uma fixação forte e durável de parafusos de expansão ou ancoragens, é importante perfurar e limpar o furo corretamente.
Perfuração do furo
Use uma broca com o mesmo diâmetro da ancoragem (por exemplo, broca Ø12 mm para uma ancoragem Ø12 mm).
Perfure até a profundidade total para garantir espaço suficiente para a ancoragem/parafuso.
Ao usar parafusos de expansão, o furo deve ser ligeiramente mais profundo que o parafuso para permitir a expansão.
Limpeza do furo
Use um aspirador de pó, ar comprimido ou uma escova para remover todo o material solto.
Certifique-se de que o furo esteja completamente limpo e seco antes de inserir a ancoragem ou parafuso de expansão.
Distância da borda ao montar em concreto
Ao instalar guarda-corpos em concreto, é importante considerar a distância da borda, ou seja, a distância entre o furo perfurado e a borda do elemento de concreto. Se a fixação for colocada muito perto da borda, o concreto pode rachar, resultando em uma instalação enfraquecida e riscos potenciais de segurança.
Distância mínima da borda de 8 cm em lajes de concreto para garantir resistência suficiente e evitar que o concreto rache sob carga.
Para parafusos de expansão, quanto maior o parafuso, maior será a distância da borda recomendada – preferencialmente pelo menos 8 cm para parafusos M10.
