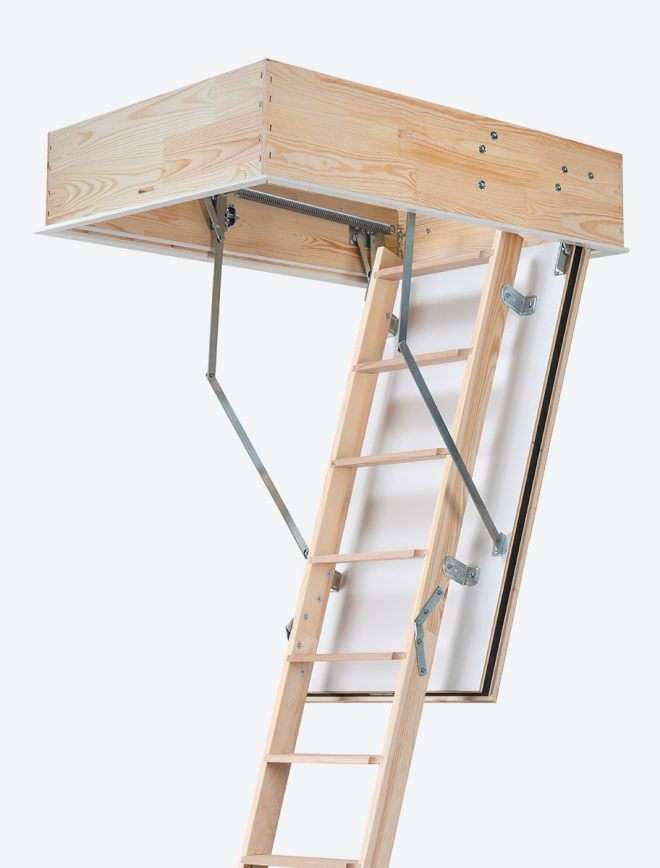

Guia de instalação para escadas retráteis

Nunca modifique o produto

O fabricante não aceita qualquer responsabilidade por lesões pessoais ou danos ao edifício ou suas partes causados por um produto cuja construção tenha sido modificada.

SIGA AS INSTRUÇÕES CUIDADOSAMENTE

Por favor, observe: NÃO DESMONTE a escada retrátil uma vez montada.

Para modelos em que a escada está fixada à trampilha (modelo não clickFIX®): se, durante a instalação, você desejar desprender a escada para reduzir o peso, afrouxe os parafusos entre o suporte metálico e a própria escada. Não afrouxe os parafusos da trampilha, pois eles podem ser apertados em excesso ao serem remontados. Um parafuso apertado demais pode perder o agarre na madeira e, em casos graves, se soltar.

Posicionamento da escada retrátil

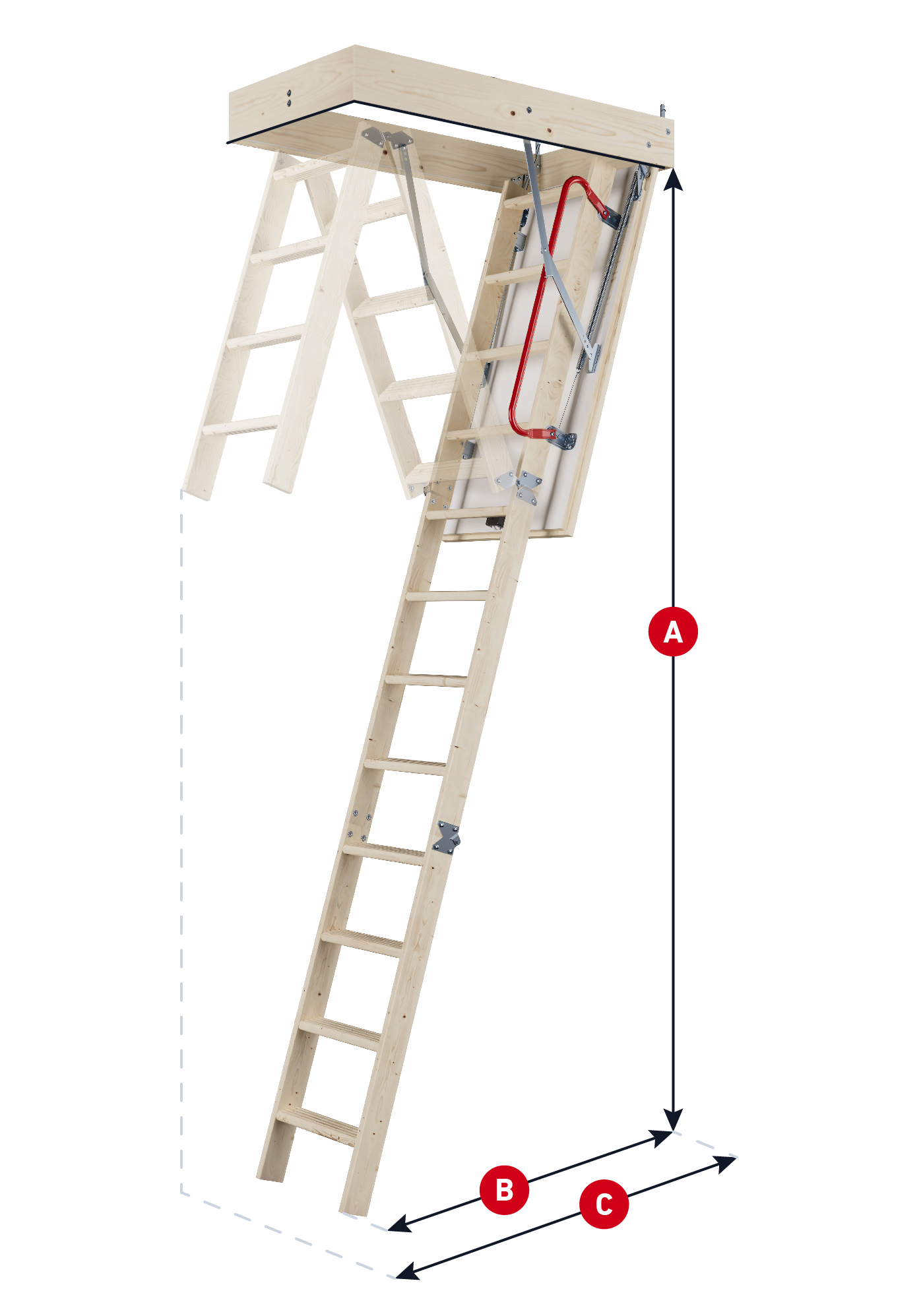

Use luvas ao remover o material isolante. Verifique se a área escolhida para posicionar a escada está livre de fiação elétrica, canos de água, tubos de aquecimento/refrigeração, etc. Se necessário, consulte um profissional qualificado para garantir que a área esteja limpa. Certifique-se de que haja espaço suficiente (distância B) para que a escada descanse no chão. Verifique também se há espaço suficiente para que a escada seja completamente desdobrada (C). Para modelos de duas seções, verifique se há espaço de oscilação suficiente. Consulte esses dados em DOWNLOADS de cada escada retrátil. Para medições específicas e opções de ajuste, consulte as instruções de montagem fornecidas com o produto.

Para fazer a abertura no teto

Recomendamos o uso de óculos e máscara para proteção. Proteja a área de poeira e outras partículas que possam cair do sótão. Retire todos os móveis da área de trabalho e cubra o piso.

Enquadre e corte a abertura através do gesso ou outro material do teto. O tamanho recomendado da abertura está indicado na embalagem da escada retrátil. A abertura deve ser pelo menos 10 mm maior e 10 mm mais larga que o revestimento da escada. Isso permite espaço para os blocos espaçadores e garante que a escada seja instalada de forma quadrada. Se a escada não puder ser instalada da maneira usual, ou seja, paralela às vigas do teto, consulte um profissional qualificado para obter orientações. As figuras à esquerda mostram como enquadrar a abertura do teto. Se a escada for instalada paralelamente às vigas, um quadro deve ser construído no piso do sótão para que o revestimento possa ser fixado em todos os quatro lados. A abertura para a escada deve corresponder ao tamanho recomendado para o modelo da escada retrátil. Se necessário, as dimensões podem ser ajustadas com um refilador. Em caso de dúvida, é aconselhável consultar um profissional.

Se a escada for instalada na perpendicular às vigas, deve-se instalar um refilador entre as vigas. Isso deve ser feito por um profissional para garantir que a capacidade de carga das vigas não seja comprometida.

ADVERTÊNCIA
Se as vigas do teto forem feitas de material diferente da madeira, como aço, consulte um profissional qualificado. Nunca corte uma viga de carga sem o aconselhamento de um engenheiro qualificado. Tenha muito cuidado ao serrar as vigas do teto. Por segurança, caso não haja piso no sótão, coloque tábuas sobre as vigas para permitir a passagem segura durante a instalação.

Instalação de suportes temporários

Para manter a escada retrátil no lugar durante a instalação, é recomendado instalar suportes temporários. Se a trampilha for revestida, a escada deve ser instalada alguns mm mais alta na abertura, de acordo com a espessura do revestimento.

ADVERTÊNCIA
É importante que o revestimento seja instalado de forma firme e correta. Ao fixar o revestimento, a escada NÃO deve estar carregada.

Barreira de vapor

Quando a escada retrátil estiver firmemente fixada à estrutura, a barreira de vapor deve ser instalada corretamente. O espaço entre a escada retrátil e a construção das vigas deve ser bem isolado para evitar pontes térmicas.

Fixação da escada retrátil

Um instalador sobe até o sótão com todas as ferramentas necessárias. O outro instalador permanece abaixo. Modelos clickFIX® podem ser instalados por uma pessoa (usando uma plataforma de trabalho). Levante a escada até o sótão. Antes de baixar a escada retrátil na abertura de cima, coloque 2 tábuas de suporte sob a abertura do teto. A escada retrátil deve descansar sobre esses suportes (veja o vídeo acima).

Dobre a escada para que o quadro possa ser fixado na abertura do teto. Certifique-se de que a escada esteja nivelada e alinhada. Fixe a escada com parafusos de 100 mm (3 em cada lado longo e 2 em cada extremidade - veja o vídeo). Não se esqueça de colocar blocos na parte de trás dos pontos de fixação.

Quando a escada estiver firmemente fixada, remova os suportes.

ADVERTÊNCIA
Não utilize a escada retrátil antes que ela esteja firmemente fixada à abertura e ajustada à altura correta do teto.

Ajuste para a altura correta do teto

Puxe para baixo e desdobre a escada. Dobre a seção inferior da escada sob a seção do meio, de modo que as seções superior e do meio fiquem alinhadas. Certifique-se de que os degraus estejam horizontais. Para encurtar a escada com precisão, siga as instruções para o modelo específico. Verifique se a escada vem com pés de plástico. Para a maioria dos modelos, a escada pode ser ajustada após o encurtamento. NÃO ENCURTE A ESCADA DEMASIADO. Se a escada for muito curta, ela pode se dobrar inesperadamente durante o uso, colocando em risco a segurança e causando lesões graves. Para verificar se a escada tem o comprimento correto, desdobre-a completamente. Todas as seções da escada devem estar perfeitamente alinhadas, sem lacunas, e ambos os longarinas devem descansar completamente no chão.

ADVERTÊNCIA
Não utilize a escada se todas as seções não estiverem alinhadas. Se a escada for muito longa, encurte os longarinas mais uma vez. Se a escada for muito curta, solicite uma nova seção inferior ao seu distribuidor. Não permita que a escada descanse sobre uma caixa, blocos, plataforma ou algo similar. Essas construções são inseguras e instáveis, e não fornecem suporte adequado e permanente para a escada.

Ajustando o fecho

O seguinte vídeo mostra como ajustar o fecho clickFIX®. É importante ajustar a carcaça do fecho para garantir que a escada retrátil fique bem ajustada, evitando condensação e mofo acima da trampilha.

Como saber se a trampilha está ajustada corretamente?
Ela deve fechar sem esforço, e a trampilha deve ficar nivelada com o teto. Fique embaixo da escada retrátil ao ajustar o fecho.

Como usar a escada

Por segurança, sempre suba e desça da escada de frente e segure pelo menos um longarinas da escada (ou segure o corrimão). O seguinte vídeo mostra como usar a escada retrátil com segurança.

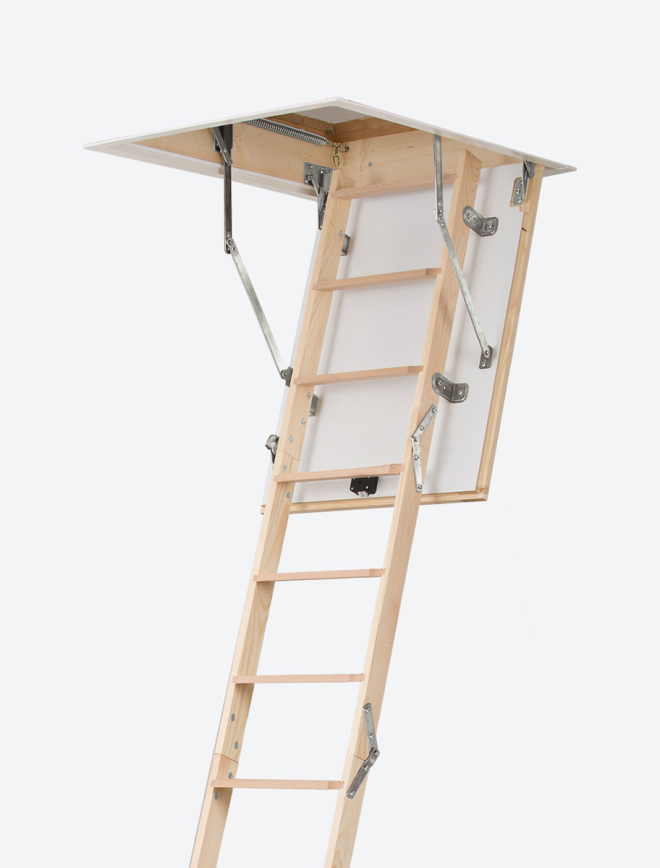

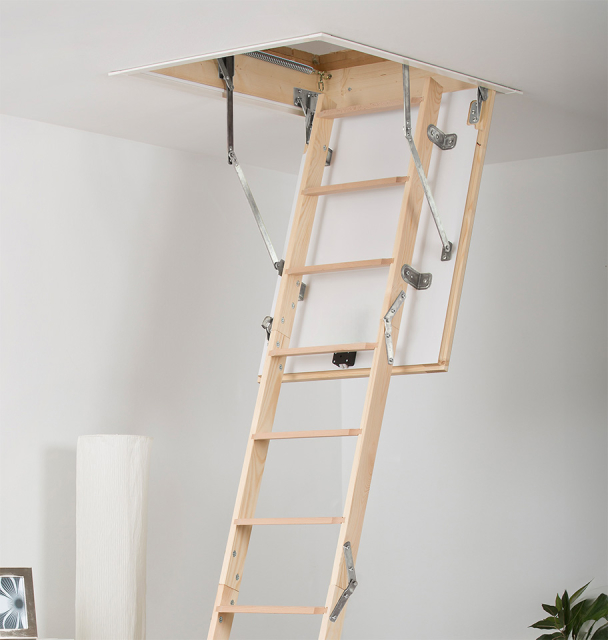

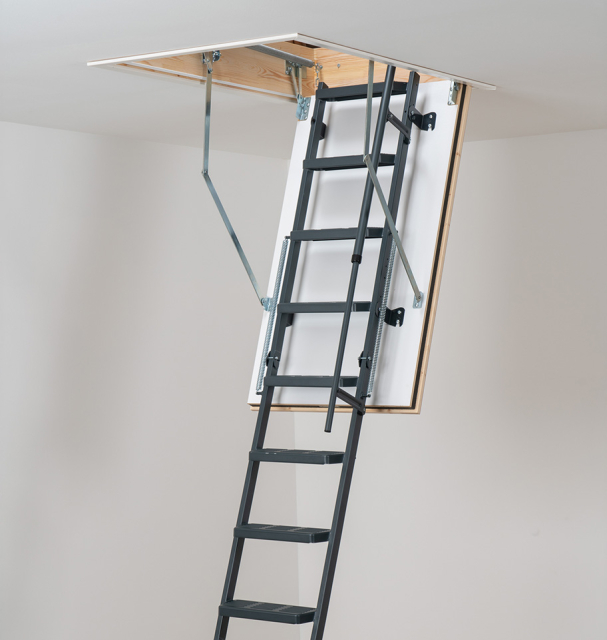

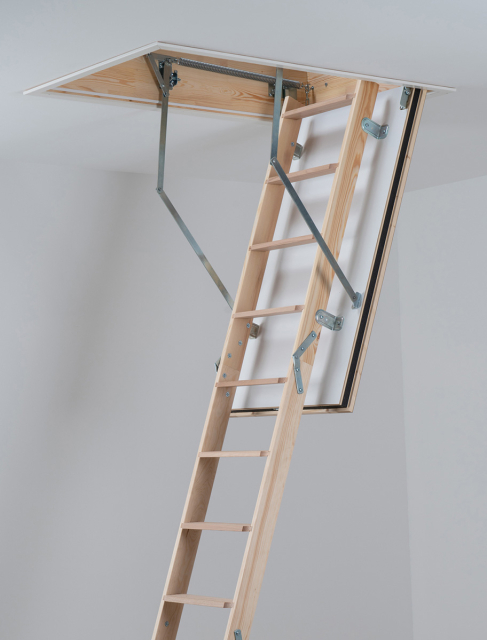

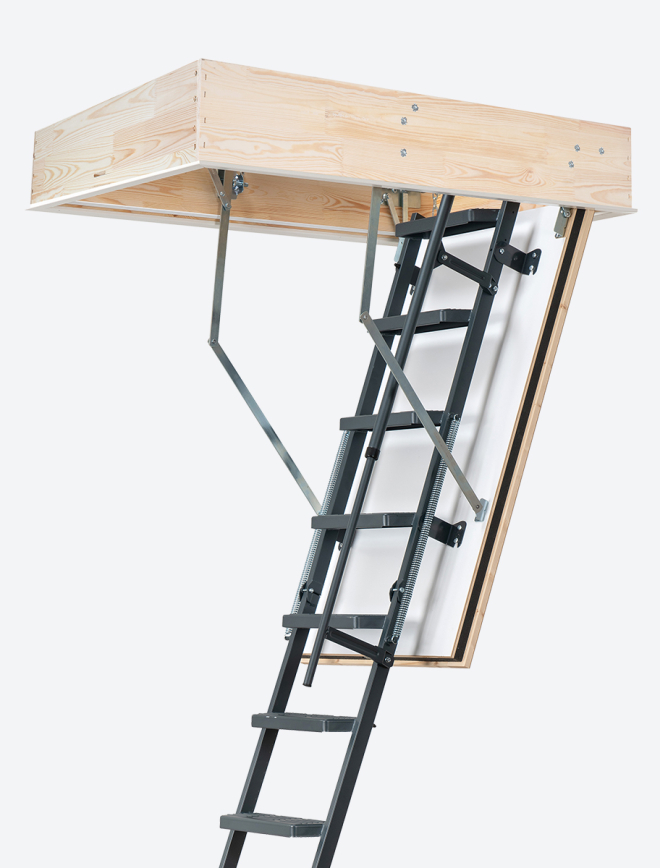

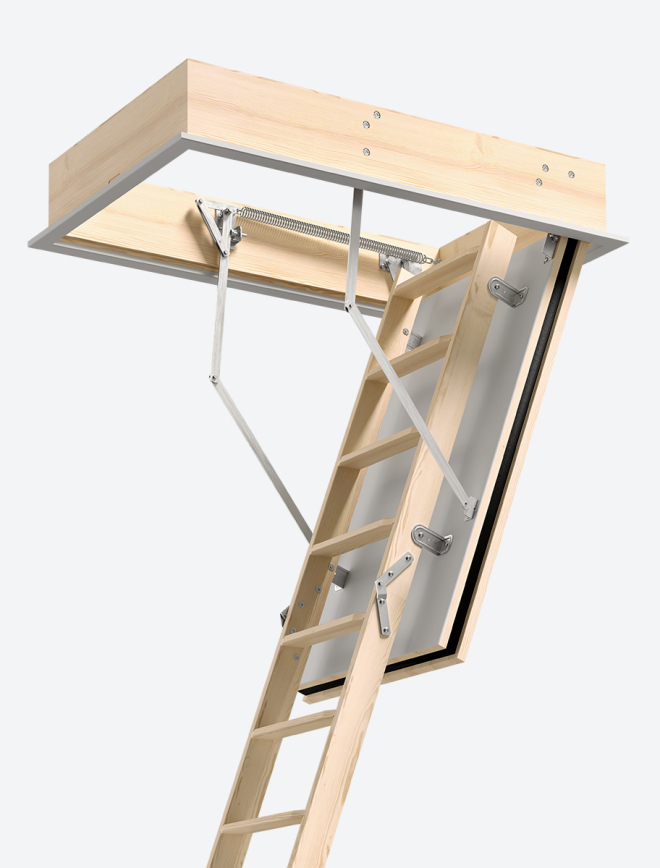

Mecanismo de resorte

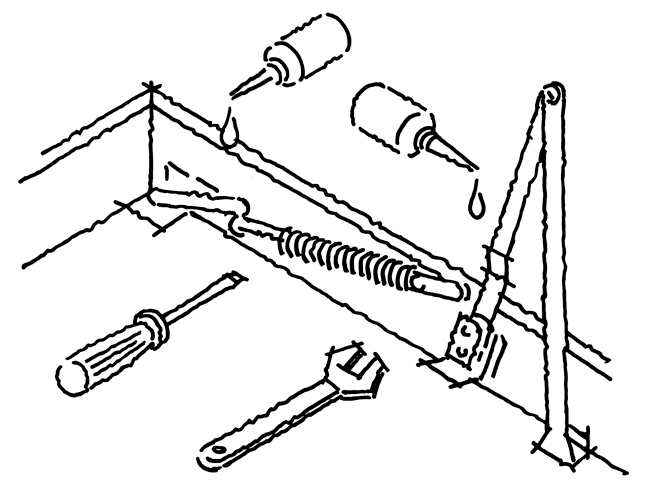

O mecanismo de resorte pode ser reajustado dentro de seu quadro usando um elo de corrente ou movendo os ressortes para cima ou para baixo (depende do modelo em questão). Sempre ajuste o mecanismo de resorte quando a trampilha estiver fechada. Pode ser necessário ajustar o mecanismo de resorte se a trampilha for revestida. Tenha muito cuidado ao fazer ajustes, pois os ressortes estão muito tensionados. O acionamento acidental dos ressortes pode causar lesões pessoais.

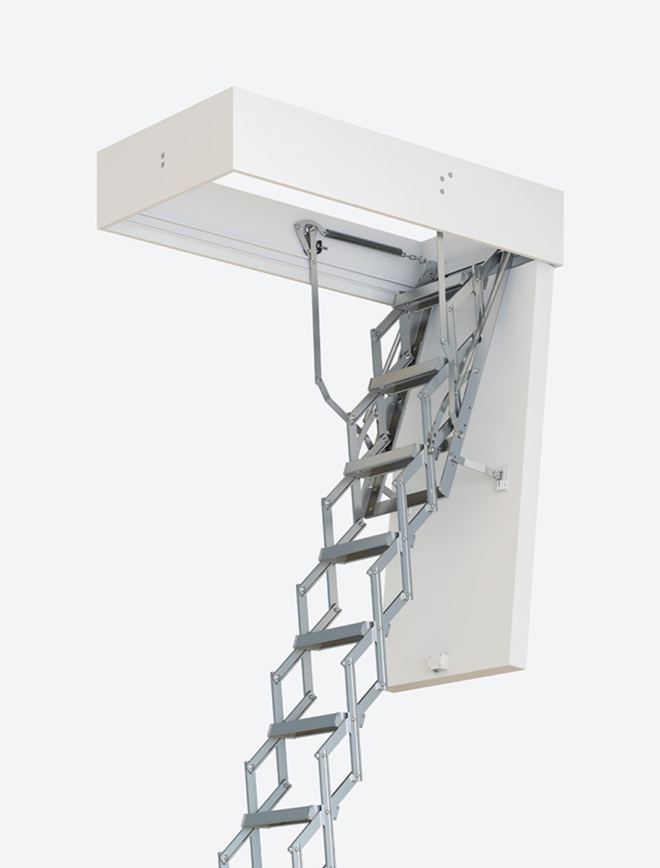

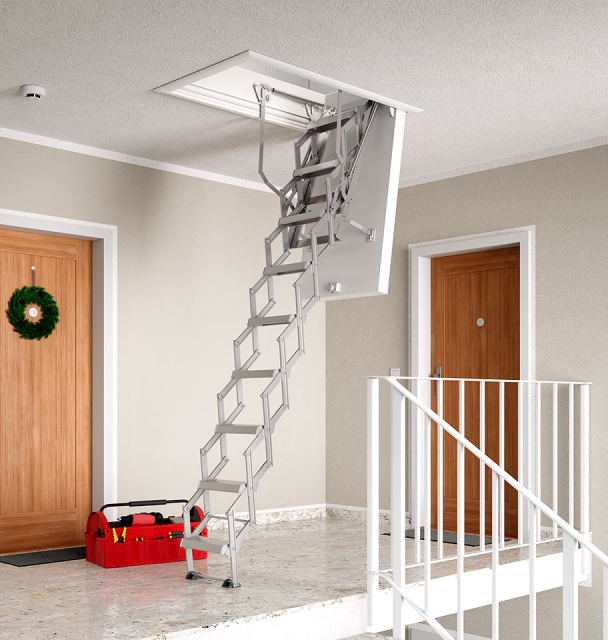

O exemplo mostrado é da série clickFIX® 76G.
