Por favor, note: NÃO DESMONTE a escada retrátil uma vez que ela tenha sido montada.

Para os modelos onde a escada retrátil está fixada à tampa (modelo não clickFIX®/ISOCLIC). Se, durante a instalação, você quiser desacoplar a escada retrátil para reduzir seu peso, aperte os parafusos entre o suporte metálico e a própria escada retrátil. Não aperte os parafusos na tampa, pois eles podem ser apertados demais durante a remontagem. Um parafuso apertado demais pode perder a aderência na madeira e, em casos graves, se soltar.

Posicionamento da escada retrátil:

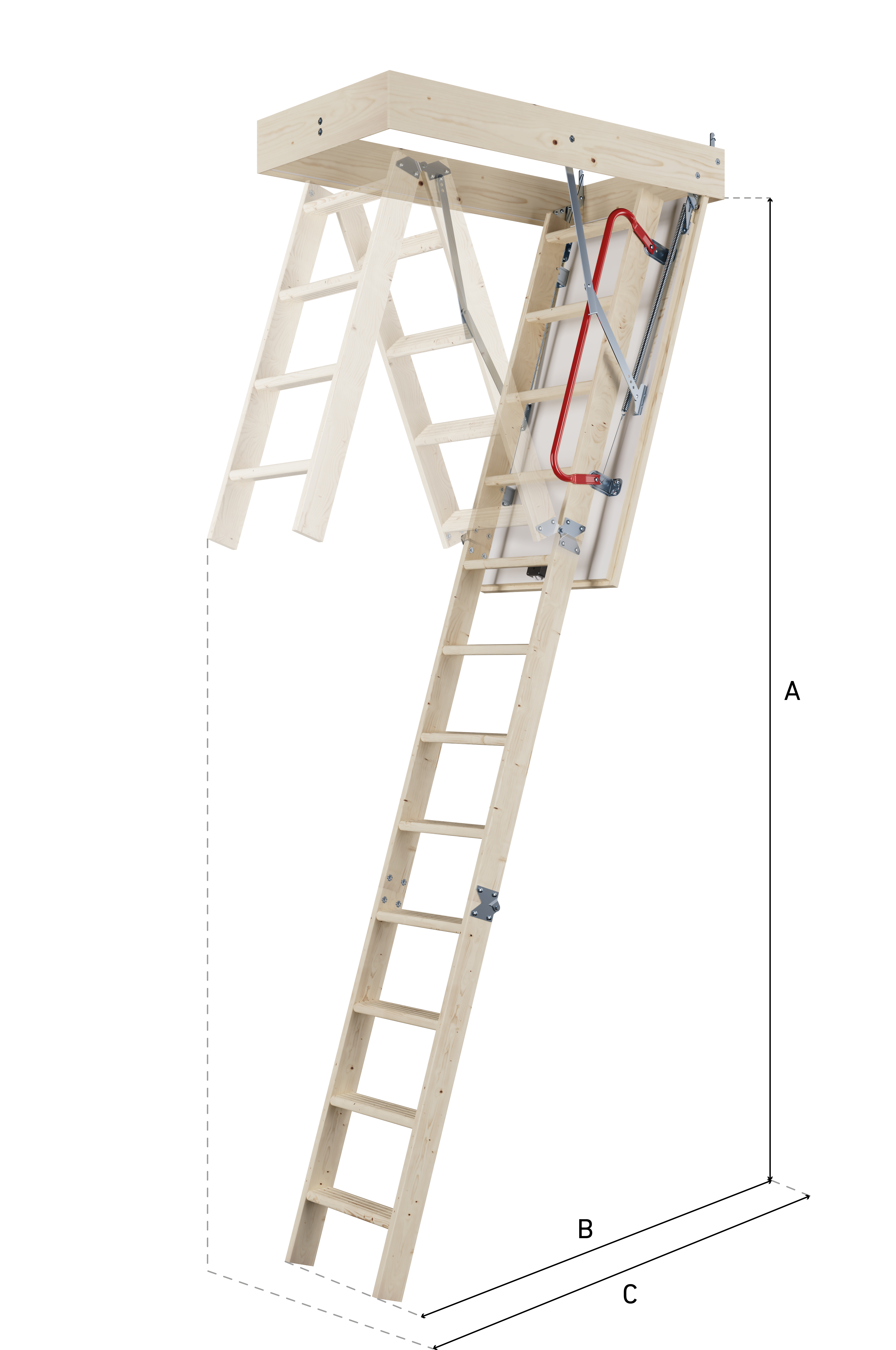

Use luvas ao retirar o material isolante. Verifique se a área selecionada para posicionar a escada retrátil está livre de fios elétricos, canos de água, tubulações de aquecimento/resfriamento, etc. Se necessário, chame um profissional qualificado para remover e garantir que a área esteja livre. Certifique-se de que há espaço suficiente (distância B) para que a escada retrátil repose no chão. Verifique se há espaço suficiente para que a escada retrátil se desdobre completamente (C). Para modelos de duas seções, verifique se há espaço suficiente para o movimento de rotação. Consulte essas informações em TÉLÉCHARGEMENTS para cada escada retrátil. Para medidas específicas e opções de ajuste, consulte as instruções de montagem fornecidas com o produto.

Fazer uma abertura no teto

Recomendamos o uso de óculos e máscara para proteção. Proteja a área contra a queda de poeira e outras partículas provenientes do espaço do sótão. Remova todos os móveis da área de trabalho e cubra o chão.

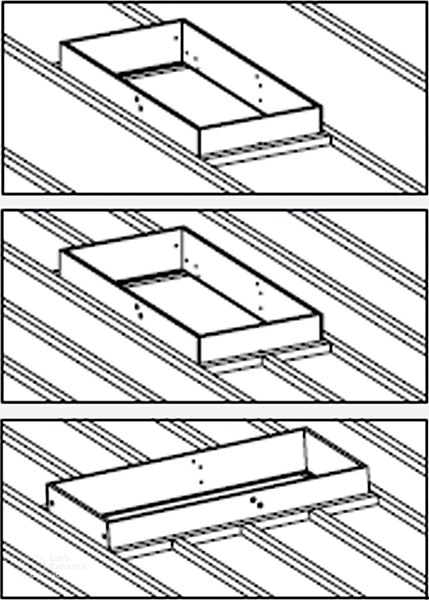

Faça a moldura e corte a abertura através do gesso ou qualquer outro material do teto. O tamanho da abertura recomendado está indicado na embalagem da escada retrátil. A abertura deve ser pelo menos 10 mm maior em comprimento e 10 mm mais larga do que a caixa da escada retrátil. Isso permite deixar espaço para os blocos de espaçamento e garantir que a escada retrátil seja instalada de forma bem perpendicular. Se a escada retrátil não puder ser instalada da maneira habitual, ou seja, paralelamente às vigas do teto, entre em contato com um profissional qualificado para obter orientações. As figuras à esquerda mostram como moldar a abertura do teto. Se a escada retrátil precisar ser instalada paralelamente às vigas, deve ser construída uma estrutura no piso do sótão para que a caixa possa ser fixada em todos os quatro lados. A abertura para a escada retrátil deve corresponder ao tamanho de abertura recomendado para o modelo de escada retrátil. Se necessário, as dimensões podem ser ajustadas com o uso de uma peça de reforço. Em caso de dúvida, é aconselhável consultar um profissional.
Se a escada retrátil precisar ser instalada perpendicularmente às vigas, uma peça de reforço deve ser instalada entre as vigas. Isso deve ser feito por um profissional para garantir que a capacidade de carga das vigas não seja comprometida.

AVISO: Se as vigas do teto forem feitas de material diferente da madeira, como aço, entre em contato com um profissional qualificado. Nunca corte uma viga estrutural sem a autorização de um engenheiro qualificado. Tenha muito cuidado ao cortar as vigas do teto. Por questões de segurança, caso não haja piso no sótão, coloque tábuas nas vigas do teto para permitir uma passagem segura pelo sótão durante a instalação.

Instalação de suportes temporários

Para manter a escada retrátil no lugar na abertura do teto durante a instalação, é aconselhável fixar suportes temporários. Se a tampa precisar ser revestida, a escada retrátil deve ser instalada a uma altura na abertura correspondente à espessura do revestimento. O material do revestimento não deve pesar mais de 6 kg por m². O material do revestimento não deve exceder 12 mm de espessura. Recomendamos fixar o revestimento com cola de construção.

AVISO: É importante que o revestimento seja fixado de maneira firme e correta. Durante a fixação do revestimento, a escada retrátil NÃO deve ser carregada.

Barreira de vapor

Quando a escada retrátil estiver firmemente fixada ao piso, a barreira de vapor deve ser instalada corretamente. O espaço entre a escada retrátil e a estrutura das vigas deve ser bem isolado para evitar pontes térmicas.

Fixação da escada retrátil

Um instalador sobe no sótão levando todas as ferramentas necessárias. O outro instalador permanece embaixo. Os modelos clickFIX® podem ser instalados por uma única pessoa (com o uso de uma plataforma de trabalho). Levante a escada retrátil para o sótão. Antes de abaixar a escada retrátil na abertura de cima, fixe 2 tábuas de apoio sob a abertura do teto. A escada retrátil ficará apoiada nesses suportes (veja o vídeo acima).

Dobre a escada retrátil para que a estrutura possa ser fixada à abertura do teto. Certifique-se de que a escada retrátil esteja nivelada e bem perpendicular. Fixe a escada retrátil com parafusos de 100 mm (3 de cada lado longo e 2 em cada extremidade - veja o vídeo). Não se esqueça de fixar blocos na parte traseira dos pontos de fixação.

Quando a escada retrátil estiver firmemente fixada, retire os suportes.

AVISO: Não use a escada retrátil antes que ela esteja firmemente fixada na abertura e ajustada à altura correta do teto.

Ajuste da altura do teto

Baixe e desdobre a escada. Dobre a seção inferior da escada sob a seção do meio, de modo que as seções superior e do meio fiquem alinhadas. Certifique-se de que os degraus estão horizontais. Para encurtar a escada com precisão, siga as instruções para o modelo específico. Verifique se a escada está equipada com pés de plástico. Para a maioria dos modelos, a escada pode ser ajustada após o encurtamento. NÃO ENCURTE A ESCADA DEMAIS. Se a escada ficar muito curta, ela pode se dobrar inesperadamente durante o uso, o que pode causar ferimentos graves. Para verificar se a escada tem o comprimento correto, desdobre-a completamente. Todas as seções da escada devem estar perfeitamente alinhadas, sem lacunas, e as duas cordas devem estar completamente apoiadas no chão.

AVISO: NÃO USE a escada se todas as seções não estiverem alinhadas. Se a escada estiver muito longa, encurte as cordas mais uma vez. Se a escada estiver muito curta, solicite uma nova seção inferior ao seu revendedor. NÃO DEIXE a escada descansar sobre uma caixa, blocos, plataforma ou outra construção similar. Essas construções são perigosas e instáveis e não fornecem suporte permanente adequado para a escada.

Ajuste da fechadura

O vídeo a seguir mostra como ajustar a fechadura clickFIX®/ISOCLIC. É importante ajustar a caixa da fechadura para garantir que a escada retrátil se ajuste perfeitamente, evitando a condensação e o mofo acima do painel da tampa.

Como saber se o painel da tampa está corretamente ajustado?

Ele deve fechar sem esforço, e o painel da tampa deve ficar nivelado com o teto. Posicione-se abaixo da escada retrátil ao ajustar a fechadura.

Como usar a escada retrátil

Por questões de segurança, sempre enfrente a escada ao subir ou descer e segure pelo menos um dos lados da escada (ou a mão corrente). O vídeo a seguir mostra como usar a escada retrátil com segurança.

Mecanismo de mola

O mecanismo de mola pode ser reajustado dentro de sua estrutura usando um elo de corrente ou movendo as molas para cima ou para baixo (dependendo do modelo em questão). Sempre ajuste o mecanismo de mola quando a tampa estiver fechada. Pode ser necessário ajustar o mecanismo de mola se a tampa precisar ser revestida. Tenha muito cuidado durante os ajustes, pois as molas estão muito tensas. Um relaxamento acidental das molas pode causar ferimentos.

IMPORTANTE:

Nunca modifique o produto. O fabricante não se responsabiliza por lesões corporais ou danos causados ao edifício ou suas partes por um produto cuja construção tenha sido modificada.
